泰克DPO-4034示波器維修拆機維修過程：
一、泰克DPO-4034示波器故障現象
1、所有通道基線嚴重偏移。
2、進一步測試發現：CH1通道波形失真，幅度偏低。
3、機器啟動SPC無法通過。
二、機器故障現象：

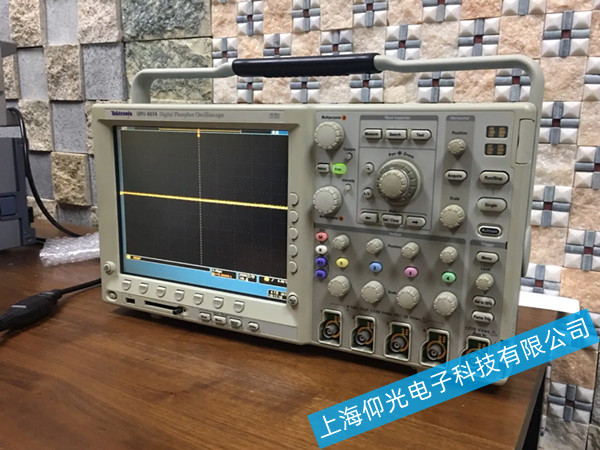

示波器開機后出現下圖現象并且SPC無法通過。
初步懷疑是主板問題下面著手從拆機看看：
拆下主板和采集板仔細觀察，在CH1\CH2\CH3\CH4同時輸入正弦波信號，分別測量每個通道的三組差分信號，發現CH1\CH3\CH4都有正弦波信號，CH2一組到ADC芯片H10_A上的一組差分信號中有一個信號很弱。測量所有通道差分信號對地的電阻，有問題的一組中有一個對地電阻為1.x歐姆，其他的電阻都是60歐姆左右，說明到ADC芯片H10_A上差分信號線路有問題或者芯片有問題。上返修臺進行維修然后上機測試儀器恢復正常，SPC順利通過，至此儀器維修結束。
本次維修示波器心得總結：
如果示波器出現失真問題和幅度超差現象判斷故障點思路：
失真問題：一般會出現在模擬部分，衰減器和前置放大器出現的幾率最大，重點放在這部分，檢修難度比CH2無基線故障難度大。
幅度超差：一般會出現在模擬部分和A/D轉換部分，檢查重點放在衰減器、前置放大器、TRACK/HOLD和ADC轉換器上。以上示波器維修拆機過程由仰光儀器維修中心網小編整理發布，更多有關示波器維修知識歡迎訪問上海仰光儀器維修網。
泰克示波器維修的原則
1.正確識讀電路圖
正確讀圖是示波器維修工作的第一步。“識讀”就是根據電原理圖全面地認識示波器的內部電路，熟悉電路的工作原理和結構特點，了解信號的產生和傳輸過程、電流電壓的各種變化、各部分的功能及各元件的作用等。
2.分析交流系統
即用交流等效電路的分析方法繪出交流等效電路，從而辨別電路的性質，分析電路的工作原理，研究輸入、輸出的波。區分出主要元件和一般元件。
