電工儀器儀表維修-萬用表常見故障及排除方法：

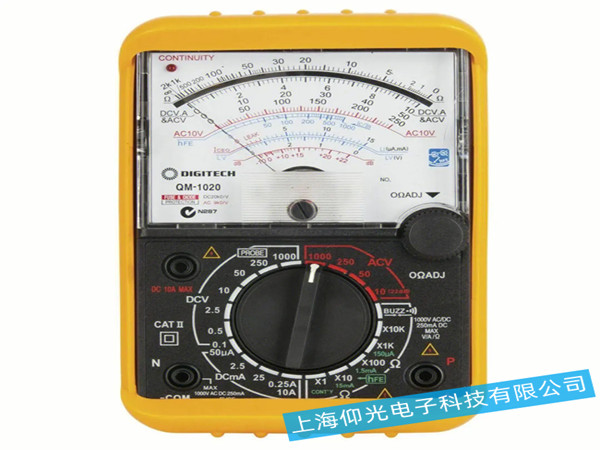

萬用表是一種帶有整流器的、可以測量交、直流電流、電壓及電阻等多種電學參量的磁電式儀表。對于每一種電學量,一般都有幾個量程。又稱多用電表或簡稱多用表。萬用表是由磁電系電流表(表頭),測量電路和選擇開關等組成的。通過選擇開關的變換,可方便地對多種電學參量進行測量。其電路計算的主要依據是閉合電路歐姆定律。萬用表種類很多,使用時應根據不同的要求進行選擇。
1、直流電流擋的故障及排除用一只準確度較高的毫安表或無故障的萬用表作標準表，與故障表串聯后去測量一直流電流。若故障表讀數比標準表大得多，則為分流電阻開路。若無讀數，可將故障表轉換開關置于直流電壓擋（如2.5V襠），直接去測量—節新干電池的電壓，若仍無讀數，則是表頭線路開路；若有讀數且指示值大于1.6V，則是分流電阻開路。
排除方法：若為表頭線路開路，應找出其開路的原因。若為分流電阻開路，則需打開儀表后蓋，逐一檢查各分流電阻（一般為繞線式電阻），并將損壞的分流電阻換掉。
2、直流電壓擋的故障及排除一是各擋讀數都偏大，說明萬用表受潮，使分壓電阻阻值變��；排除方法：烘干萬用表。
二是各擋讀數都偏小，程越高，偏小越嚴常。原因是分壓電阻變值；排除方法：調換新電阻。
三是低量程時正常、高量程時指針不動。原因是高量程所用的分壓電阻開路；排除方法：換掉開路的分壓電阻。
3、交流電壓擋的故障及排除一是各擋均無讀數。一般為整流元件損壞或測量線路中有開路現象；排除方法：調換損壞的二極管，查出線路中的開路部位并修復。
二是各擋都有讀數，但讀數都減小一半。原因是采用全波整流電路的萬用表整流電路中的一半失效，變成半波整流電路所致；排除方法：調換損壞的整流二極管。
4、電阻擋的故障及排除正常情況下，將轉換開關置于R×1k擋，兩表筆短路，轉動歐姆調零器，指針應平穩移至零歐姆處。然后將開關依次旋至R×100、R×10、R×1各擋，指針應逐漸偏離零歐姆處，但終都能調至零歐姆處。
—是歐姆調零器指針調不到零處，且在Rx1檔更甚。說明電池電壓已低于1.5V；排除方法：更換新電池。
二是歐姆調零器失調或調節過程中指針有跳動現象，則為歐姆調零電位器有故障而引起；排
除方法：更換或修理歐姆調零電位器。
三是個別擋位讀數不準。通常為該檔分流電阻變值所致；排除方法：更換變值的分流電阻。
四是各襠都不準確或都無讀數。原因是電池線路開路、限流電阻開路或變值所引起；排除方法：接通電池線路或更換限流電阻。
五是某擋的測量值比實際值大了 10倍、100倍或1000倍。原因是該檔的分流電阻開路所引起；排除方法：接通分流電阻。
