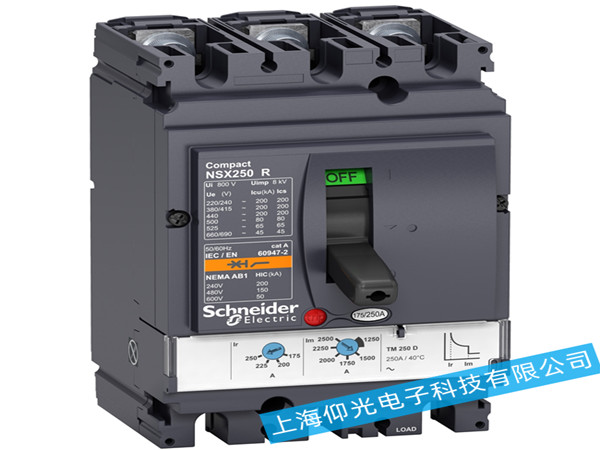

維修斷路器常見八種故障的排除方法:
一：斷路器不能合閘
產生原因有：欠壓脫扣器無電源電壓，未接通。智能型控制器動作后，控制器面板上部的紅色按鈕沒有復位。操作機構未儲能；抽屜式的SRW45斷路器本體未處于'鏈接'或'試驗'位置；'斷開位置鑰匙鎖'處于閉鎖狀態。
排除方法：檢查線路，接通欠電壓脫扣器電源。按下復位按鈕；手動或電動使機構儲能；用搖手柄將斷路器本體搖至'鏈接'或'試驗'位置，用專門的鑰匙打開鑰匙鎖。
二：斷路器不能電動儲能
產生原因：電動操作機構電源為接通或電源容量不夠。
排除方法：檢查線路，接通電源。檢查操作電壓應大于85%Ue。
三：閉合電磁鐵不能使斷路器合閘
產生原因：無電源電壓；電源容量不夠。
排除方法：檢查線路，接通電源。檢查操作電壓應大于85%Ue。
四：分勵脫扣器不能使斷路器斷開
產生原因：無電源電壓；電源容量不夠。
排除方法：檢查線路，接通電源。檢查操作電壓應大于85%Ue。
五：故障電流均超過長延時、短延時時、瞬時整定值、只出現瞬時動作，無短延時、長延時動作
產生原因：長延時、短延時、瞬時整定值設定不合理，整定在同一電流值范圍。
排除方法：按Ir1。
六：斷路器頻繁跳閘
產生原因：現場過負荷運行引起過載保護跳閘，由于過載熱記憶功能未能及時斷電清除，又重新合閘。
排除方法：控制器斷電一次，或30min后再重新合閘斷路器。
七：抽屜式斷路器搖手柄不能插入斷路器
產生原因：抽屜式導軌或斷路器本體沒有完全推進去。
排除方法：把導軌或斷路器本體推到底。
八：抽屜式斷路器本體在斷開位置時不能抽出斷路器
產生原因：搖手柄未拔出；斷路器沒有完全達到'分離'位置。
排除方法：拔出搖手柄；斷路器完全搖至'分離'位置。
