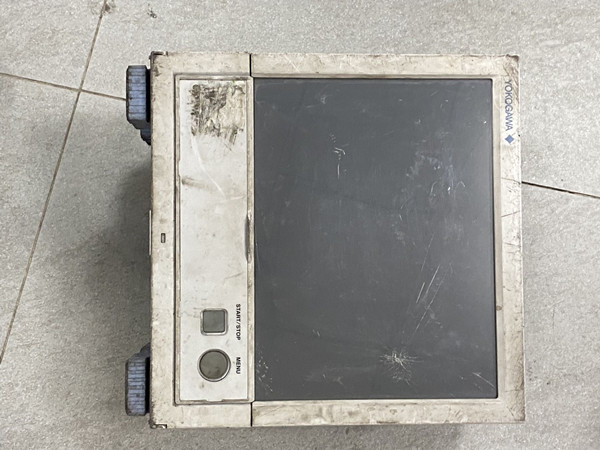

橫河無紙記錄儀 GP20-1C1H 常見顯示屏異常故障維修
橫河無紙記錄儀 GP20-1C1H 是工業過程中用于數據采集、記錄和顯示的關鍵設備，廣泛應用于化工、電力、冶金等領域。其故障主要集中在數據記錄、顯示、輸入通道及系統運行等方面，具體如下：
一、數據記錄與存儲故障
無法記錄數據或記錄中斷
存儲介質故障：內置 SD 卡 / 閃存因長期讀寫出現壞塊，或接觸不良（如卡槽松動），導致數據無法寫入。表現為記錄指示燈不閃爍，查看存儲狀態顯示 “存儲錯誤”。
記錄參數設置錯誤：未正確設置記錄觸發條件（如 “啟動時間” 未到、“停止條件” 誤觸發），或記錄間隔設置過大（如設為 1 小時但實際需要 1 分鐘），導致看似未記錄數據。
系統內存不足：過多的歷史數據未及時清理，或同時開啟的記錄通道數量超過設備上限（如 16 通道設備強行啟用 20 通道），導致內存溢出，記錄中斷。
數據丟失或讀取異常
突然斷電：記錄過程中意外斷電，且未啟用 “斷電續存” 功能，導致斷電前的臨時數據未寫入存儲介質，出現數據斷層。
存儲文件損壞：SD 卡受到振動、高溫影響，或文件系統錯誤（如 FAT32 格式損壞），導致用電腦讀取時顯示 “文件損壞” 或亂碼。
二、顯示與操作故障
顯示屏異常
黑屏或無顯示：電源適配器輸出電壓異常（如 12V 電源僅輸出 5V）、顯示屏背光驅動電路損壞，或主板與顯示屏的連接排線松動。
顯示花屏 / 偏色：液晶屏老化，或驅動芯片故障，表現為畫面撕裂、局部色塊缺失，尤其在低溫環境下更明顯。
亮度異常：亮度調節按鍵失靈，或背光板 LED 燈珠部分燒毀，導致屏幕過暗（無法看清）或過亮（刺眼）。
按鍵與觸摸操作故障
按鍵無響應：機械按鍵因長期按壓導致觸點磨損、氧化，如 “菜單”“確認” 鍵按下后無反應，無法進入設置界面。
觸摸漂移：觸摸屏校準失效，或表面有油污、水汽，導致點擊位置與實際響應位置偏差（如點擊 “通道 1” 卻選中 “通道 2”）。
操作鎖死：系統程序運行出錯（如同時觸發多個指令），導致界面卡頓、按鍵 / 觸摸均無響應，需重啟設備恢復。
三、輸入通道與信號故障
通道無信號或信號異常
接線錯誤或松動：輸入信號（如 4-20mA、Pt100）的正負極接反，或端子排螺絲松動，導致通道無輸入，顯示 “信號丟失”。
通道損壞：長期接入超量程信號（如將 220V 電壓接入 4-20mA 通道），導致通道內部采樣電阻、運放燒毀，表現為該通道無論接入何種信號均顯示 0 或最大值。
信號干擾：輸入線未使用屏蔽線，或屏蔽層未接地，受到周圍強電設備（如電機、變頻器）的電磁干擾，導致信號波動（如正常 4mA 信號跳變?yōu)?3.5-4.5mA）。
測量值偏差過大
通道校準失效：環境溫度劇烈變化（如從 0℃升至 50℃）導致校準參數漂移，或校準用標準信號源精度不足，使測量值與實際值偏差超過允許范圍（如實際 10mA 顯示為 9.5mA）。
傳感器故障：接入的溫度、壓力等傳感器本身異常（如 Pt100 熱電阻斷線），導致記錄儀接收錯誤信號，而非記錄儀自身問題。
四、系統與通信故障
無法開機或頻繁重啟
電源故障：電源適配器損壞（輸入線斷裂、整流橋燒毀），或設備內部電源模塊（如 DC-DC 轉換器）故障，導致供電中斷。
系統程序錯誤：固件版本過低或升級失敗，導致開機時自檢不通過，反復重啟�？蓢L試恢復出廠設置或重新刷寫固件。
通信失�。≧S485 / 以太網）
通信參數不匹配：與上位機（如 PLC、SCADA 系統）的波特率（如 9600 vs 19200）、校驗位（奇校驗 vs 偶校驗）設置不一致，導致數據傳輸失敗。
接口或線纜故障：RS485 接口芯片損壞、以太網水晶頭接觸不良，或通信線過長（超過 100 米未加中繼器），表現為上位機無法發現設備。
五、其他故障
報警功能異常
報警參數設置錯誤：未正確設置報警上下限（如上限設為 100 卻實際需要 80），或報警輸出方式（如 “聲光報警” 誤設為 “無輸出”），導致該報警時不報警。
報警輸出繼電器故障：繼電器觸點氧化、粘連，導致報警時無觸點動作（如無法驅動蜂鳴器、指示燈）。
風扇與散熱故障
風扇停轉：散熱風扇因灰塵堵塞、電機老化停轉，導致設備內部溫度過高（超過 60℃），觸發過熱保護，自動關機或記錄精度下降。
