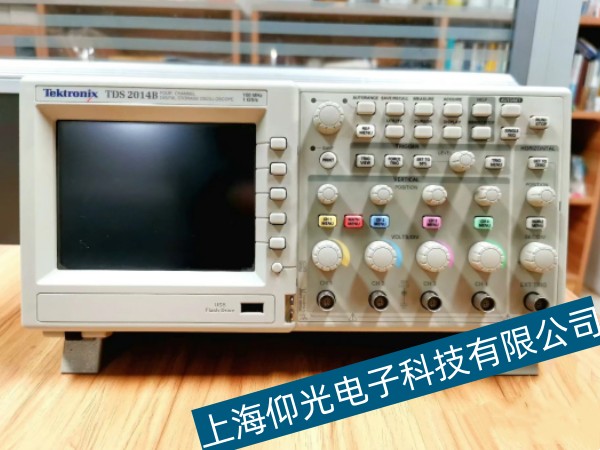

泰克示波器維修：顯示故障的多元原因與系統性解決方案
【作者】:仰光電子 【發布時間】:2025-8-19 【來源】:
泰克示波器作為電子測量領域的關鍵設備，其顯示功能的穩定性直接影響測試結果的準確性。然而，設備在使用過程中可能因多種原因出現顯示異常，如花屏、閃屏、無信號或顯示不全等現象。本文從故障原因與解決方案兩方面，系統分析泰克示波器顯示問題的技術要點。
一、顯示故障的常見原因
電源系統異常
電源波動：輸入電壓不穩定或適配器老化可能導致顯示模塊供電不足，引發屏幕閃爍或黑屏。
內部電源故障：主板上的電源管理芯片或濾波電容損壞，可能造成低壓或無輸出。
顯示模塊硬件問題
液晶屏老化：屏幕背光層或液晶面板老化會導致顯示不均、色斑或完全無顯示。
驅動板故障：顯示驅動芯片（如TCON板）或排線接觸不良可能中斷信號傳輸。
主板或固件問題
核心元件失效：主板上的GPU、FPGA或內存芯片損壞可能導致顯示輸出異常。
固件沖突：系統軟件版本不兼容或固件損壞可能引發顯示驅動錯誤。
信號輸入干擾
探頭連接問題：探頭未正確接地或輸入信號過載可能觸發保護機制，導致顯示異常。
通道設置錯誤：誤操作導致顯示通道關閉或量程設置不當。
二、系統性解決方案
基礎排查步驟
電源驗證：更換同規格適配器，檢測輸入電壓穩定性；拆機檢查內部保險絲是否熔斷。
外部復位：長按電源鍵或查閱說明書執行硬件復位，清除臨時性軟件故障。
顯示模塊檢測
背光測試：在暗環境下觀察屏幕是否有微弱發光，判斷是否為背光燈故障。
外接顯示：通過VGA或HDMI接口連接外部顯示器，確認是否為主機端顯示輸出異常。
主板級維修
元件級檢測：使用萬用表測量主板關鍵節點電壓（如3.3V、5V供電），定位異常區域。
固件重刷：通過官方軟件或編程器重新燒錄系統固件，修復軟件層面的問題。
信號與通道優化
探頭校準：使用標準信號源驗證探頭精度，調整接地方式以減少干擾。
通道重置：在設備菜單中恢復通道默認設置，確保顯示參數與輸入信號匹配。
三、預防性泰克示波器維修維護措施
定期校準：每半年進行一次自校準，確保顯示精度與測量通道一致性。
環境控制：避免在高溫、高濕或強電磁干擾環境中使用，定期清理散熱口灰塵。
規范操作：連接探頭前確認量程，避免輸入超過設備規格的信號；定期檢查排線連接狀態。
四、進階維修建議
若基礎排查未解決問題，可嘗試以下操作：
最小系統測試：拆除所有外接模塊（如擴展卡），僅保留主板與電源，判斷是否為擴展設備導致短路。
替換法驗證：使用同型號正常設備的顯示模塊或主板進行交叉測試，快速定位故障部件。
泰克示波器顯示故障的解決需結合電源檢測、顯示模塊驗證與主板維修的綜合手段。通過系統性排查與預防性維護，可有效降低此類故障的發生概率。維修過程中應注重細節，逐步縮小故障范圍，最終實現高效修復。對于非專業人員，建議優先聯系官方售后或具備資質的維修機構，以避免操作不當引發二次損壞。
