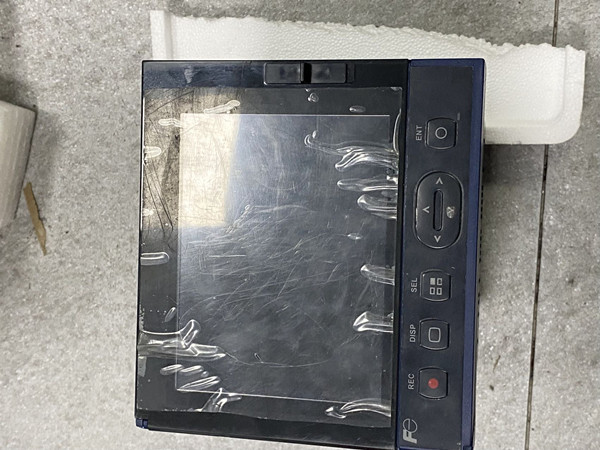

富士無紙溫度記錄儀 PHN11N11 黑屏不工作故障維修指南
【作者】:YX 【發布時間】:2025-8-22 【來源】:上海仰光電子科技有限公司
富士無紙溫度記錄儀 PHN11N11 黑屏不工作故障維修指南
富士無紙溫度記錄儀 PHN11N11 出現黑屏不工作的故障時，設備完全喪失監測功能，可能導致生產過程失控。此類故障多與供電鏈路中斷、顯示系統失效或核心控制單元損壞相關，需按層次逐步排查。
故障根源解析
供電系統異常是黑屏的首要誘因：外部電源適配器輸出電壓偏離 DC24V 標準（低于 21V 或高于 26V）會導致設備無法啟動；設備內部電源模塊（含整流橋、濾波電容、DC-DC 轉換器）損壞時，無法將輸入電壓轉換為主板所需的 5V、3.3V 工作電壓；電源接口松動或線纜斷路會造成物理性供電中斷。
顯示系統故障表現為局部或完全黑屏：LCD 顯示屏背光 LED 陣列燒毀會導致屏幕無亮光；顯示屏驅動板（含時序控制芯片）損壞時，即使背光亮起也無法顯示內容；顯示屏與主板間的排線接觸不良（如金手指氧化）會阻斷信號傳輸。
核心控制單元故障會引發整機癱瘓：主芯片（如 ARM 架構處理器）過熱燒毀或虛焊時，設備無法完成初始化；程序存儲器（EEPROM）數據丟失會導致系統無法加載啟動程序；主板上的復位電路（含復位芯片、電容）異常會使設備陷入無限重啟循環，表現為黑屏無響應。
分級檢測步驟
供電系統檢測需分三級驗證：用萬用表測量外部電源輸出端電壓，確認符合 DC24V±10% 標準；拆開設備外殼，測量內部電源模塊輸出端的 5V 和 3.3V 電壓，若無輸出則判定模塊損壞；檢查電源接口針腳是否彎曲、線纜接頭是否氧化，必要時替換同規格電源線（建議選用 0.5mm2 截面積線纜）。
顯示系統檢測可采用替代法：斷開設備電源，拔下顯示屏排線（注意記錄插拔方向），用橡皮擦清潔金手指后重新插緊，通電測試是否恢復顯示；將同型號正常設備的顯示屏移植到故障機上，若能正常顯示則判定原顯示屏損壞；測量顯示驅動板供電引腳（通常為 5V），若無電壓則說明主板未提供驅動電源。
核心控制單元檢測需專業工具：用示波器檢測主芯片時鐘引腳（通常為 16MHz 或 24MHz）是否有波形輸出，無波形則說明芯片未工作；通過編程器讀取程序存儲器數據，與官方固件比對，判斷是否存在數據丟失；檢查主板上的貼片電容是否鼓包、電阻是否燒毀，重點觀察主芯片周圍的濾波電容（10μF/16V 規格）狀態。
維修與恢復方案
針對供電故障，若外部電源異常需更換同規格適配器（推薦富士原廠配件，輸出電流≥1.5A）；內部電源模塊損壞時，需替換整流橋（如 KBU808）、濾波電容（1000μF/35V）或 DC-DC 芯片（如 LM2596），更換后需進行 1 小時滿載老化測試（接 5V/2A 假負載）。
顯示系統維修需精準替換：背光 LED 損壞時，可更換同型號 3V 貼片 LED（建議整組更換避免亮度不均）；驅動板故障需替換對應型號時序芯片（如 NT68676）；排線問題可涂抹導電膏后重新插拔，或直接更換帶金屬屏蔽層的排線（長度與原線一致，約 15cm）。
核心控制單元修復難度較高：主芯片虛焊可采用熱風槍（溫度 350℃±20℃）補焊；程序丟失需通過專用編程器（如富士專用 Tool-08）重新燒錄固件；復位電路故障需替換復位芯片（如 MAX811）和配套電容（0.1μF 陶瓷電容），修復后需進行 48 小時連續運行測試，觀察是否穩定。
日常預防需注意：避免設備工作環境溫度超過 50℃（加裝散熱風扇可降低 10-15℃）；每月檢查電源接口緊固度，每季度用壓縮空氣清潔主板灰塵；建議配備電源浪涌保護器（耐流≥20kA），防止雷擊導致的電源模塊損壞。
