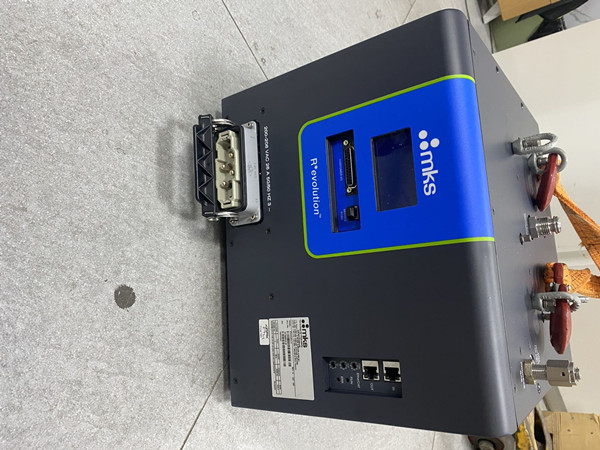

MKS射頻電源AX7696功率輸出異常故障維修
【作者】:YX 【發布時間】:2025-8-25 【來源】:上海仰光電子科技有限公司
MKS射頻電源AX7696功率輸出異常故障維修
一、故障現象與分類
MKS AX7696 功率輸出異常常見表現為三類：1. 無功率輸出：開機后 “RF ON” 燈亮，但功率計檢測無輸出，或面板顯示功率為 0；2. 功率不穩：輸出功率波動超過 ±10%，帶載時驟升驟降，伴隨 “POWER FLUCT” 報警；3. 功率不足：調節功率旋鈕至最大值，實際輸出僅為額定值（如 13.56MHz 頻段額定 600W）的 50% 以下，且無法提升。初步判斷故障集中在射頻功率放大電路、阻抗匹配網絡、功率控制與檢測回路三大模塊。
二、維修前安全與工具準備
安全防護：斷開 AC 208-240V 輸入電源，拔掉射頻輸出電纜（避免射頻泄漏），對內部高壓電容（標注 “RF HV”）用絕緣棒短接放電 5 分鐘以上（內部射頻高壓可達數百伏）；佩戴防靜電手環與絕緣手套，鋪設防靜電墊，防止功率芯片（如 LDMOS 管）被靜電擊穿。
工具與備件：準備萬用表（精度≥0.01Ω）、示波器（帶寬≥100MHz，帶射頻探頭）、射頻功率計（量程 0-1000W）、同規格備件（如 LDMOS 管 MRF1K80H、匹配電容 100pF/500V、定向耦合器、功率檢測二極管 1N4148）。
三、分步檢測與故障定位
（一）射頻功率放大電路檢測
LDMOS 功率管測試：拆開電源外殼，找到功率放大板（標注 “PA BOARD”），測量 LDMOS 管（多為 4 腳封裝）柵極（G）- 源極（S）、漏極（D）- 源極（S）電阻：正常時 G-S 間電阻約 1-5Ω（帶內置電阻），D-S 間正向電阻約 50-100Ω、反向無窮大；若 G-S 短路（電阻 0Ω）或 D-S 擊穿（正反向 0Ω），判定管子損壞。
驅動電路檢測：找到驅動芯片（如 AD8351），通電后用示波器測量其輸出引腳，正常應輸出 13.56MHz（或設備設定頻段）的正弦波，幅度≥10Vpp；若無波形或波形失真（如削波），檢查驅動芯片供電電壓（通常 ±5V），若電壓缺失，更換供電回路的穩壓二極管（如 1N5235）。
（二）阻抗匹配網絡檢測
匹配電容與電感檢查：阻抗匹配網絡（位于射頻輸出端）的電容易因高頻高壓老化，用電容表測量匹配電容（如 100pF/500V）容量，若實測值與標稱值偏差超過 20%，或外觀出現開裂，需更換；測量電感線圈（如 1μH）阻值，若無窮大則判定線圈開路，需重新繞制或更換。
定向耦合器測試：定向耦合器用于功率采樣，用萬用表測量其輸入 - 輸出端通斷（正常應導通，電阻＜1Ω），若開路則耦合器損壞；接入射頻信號（13.56MHz/100W），用示波器測量耦合端輸出波形，若無波形或幅度不足 1Vpp，需更換耦合器。
（三）功率控制與檢測回路檢測
功率檢測二極管測試：功率檢測回路中的二極管（如 1N4148）負責將射頻信號轉為直流電壓，供控制芯片采樣。斷電狀態下測量二極管正反向電阻，正常正向 100-200Ω、反向無窮大；若正反向電阻均為 0Ω 或無窮大，判定二極管損壞，需更換。
控制芯片與反饋電阻檢測：找到功率控制芯片（如 PIC16F877），測量其采樣引腳電壓（正常帶載時應為 0.5-2V DC），若電壓為 0 或遠超范圍，檢查周邊反饋電阻（如 10kΩ 分壓電阻），若阻值漂移超過 10%，需更換電阻；若電壓正常但功率仍異常，判定控制芯片故障，需刷寫原廠固件或更換芯片。
四、修復操作與測試驗證
元件更換：用恒溫電烙鐵（溫度 320℃，配熱風槍）拆卸損壞元件，如 LDMOS 管需涂抹導熱硅脂后安裝（確保散熱），匹配電容需焊接牢固避免虛接；更換后檢查焊點，用酒精清潔 PCB 板殘留助焊劑。
測試驗證：
空載測試：接通電源，開機后調節功率至 50%，用示波器測量射頻輸出端波形，確保頻率穩定（如 13.56MHz±1kHz），無雜波；
帶載測試：接入匹配負載（如 50Ω/1000W 假負載），用功率計檢測輸出功率，從 10% 到 100% 量程調節，確保功率連續可調且誤差≤±5%；
穩定性測試：帶載 600W 運行 1 小時，用紅外測溫儀測量 LDMOS 管溫度（≤85℃），觀察功率波動≤±3%，無報警觸發。
