泰克TLA6404邏輯分析儀開機故障維修的關鍵技術路徑
【作者】:仰光電子 【發布時間】:2025-8-26 【來源】:

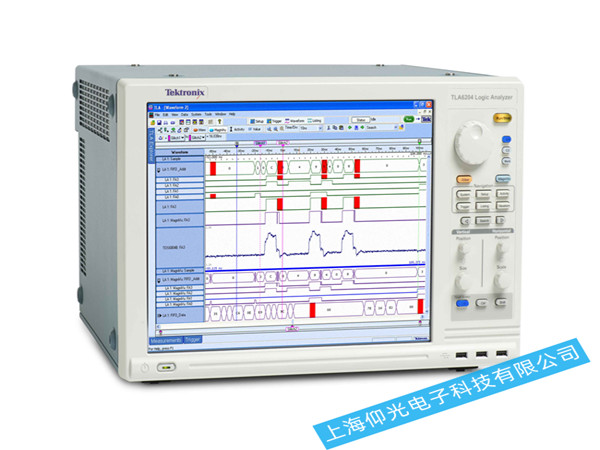

在高速數字系統調試領域，泰克TLA6404邏輯分析儀憑借其40ps分辨率的MagniVu™采集模式和667MHz時鐘速率的狀態采集能力，成為驗證PCIe、DDR等高速總線協議的核心工具。然而，當設備出現開機無法進入系統的故障時，如何快速定位問題并完成修復，成為工程師面臨的技術挑戰。本文從硬件故障、存儲介質損壞、固件異常三個維度，系統解析TLA6404開機故障的維修方法。
一、硬件故障：電源與主板的“雙重考驗”
電源模塊失效是開機故障的常見誘因。當設備通電后無任何反應時，需優先檢查電源輸入接口的電壓穩定性。使用萬用表測量電源適配器輸出端電壓，若低于標稱值（如12V±5%），需更換電源適配器。若電壓正常，則需拆解設備外殼，檢查主板上的電源管理芯片（如TI TPS5430）是否過熱或燒毀。某維修案例中，工程師發現電源管理芯片的輸出端電壓波動超過10%，更換芯片后設備恢復正常啟動。
主板故障則表現為設備通電后指示燈閃爍但無法進入系統。此時需檢查主板上的關鍵元件，如CPU、內存模塊和時鐘發生器。使用示波器檢測CPU的時鐘信號（如100MHz參考時鐘），若信號幅度低于0.8Vpp或存在抖動，需更換時鐘發生器芯片。此外，內存模塊的金手指氧化或接觸不良也會導致啟動失敗，需用無塵布蘸取少量異丙醇清潔金手指，并重新插拔內存模塊。
二、存儲介質損壞：硬盤與固件的“數據危機”
TLA6404采用固態硬盤（SSD）作為系統存儲載體，長期讀寫操作可能導致存儲單元老化。當設備啟動時卡在啟動界面或提示"Operating System Not Found"錯誤時，需通過SATA轉USB適配器連接硬盤至測試主機，運行磁盤檢測工具確認硬盤健康狀態。若檢測到"Reallocated Sectors Count"或"Uncorrectable Sector Count"等參數超標，需更換同規格SSD，并使用泰克官方鏡像文件重新安裝系統。
固件異常則表現為設備啟動時出現藍屏錯誤代碼（如0x0000007B）或反復重啟。此時需通過U盤啟動盤進入恢復環境，運行"sfc /scannow"命令掃描系統文件完整性。若問題仍未解決，需使用JTAG接口連接編程器，直接刷寫底層BIOS芯片，恢復出廠固件。
三、系統級解決方案：預防性維護與數據備份
為降低開機故障發生率，建議每6個月執行一次預防性維護：1）使用壓縮空氣清理設備內部灰塵，重點清理散熱風扇和電源模塊；2）檢查所有排線接口的緊固程度，避免因接觸不良導致信號中斷；3）定期備份系統配置文件至外部存儲，便于快速恢復；4）在BIOS中啟用"Wake on LAN"功能前，確保網絡環境穩定，防止意外喚醒導致的系統沖突。
通過系統化的故障樹分析方法，工程師可快速定位TLA6404開機故障根源，從而解決邏輯分析儀維修故障難題。從電源模塊檢測到固件修復，從硬件排查到預防性維護，每個環節的技術細節都直接影響維修效率。掌握這些核心方法，不僅能顯著縮短設備停機時間，更能為數字系統調試提供可靠保障。
