泰克TLA6204邏輯分析儀開機故障維修與深度解析
【作者】:仰光電子 【發布時間】:2025-8-26 【來源】:

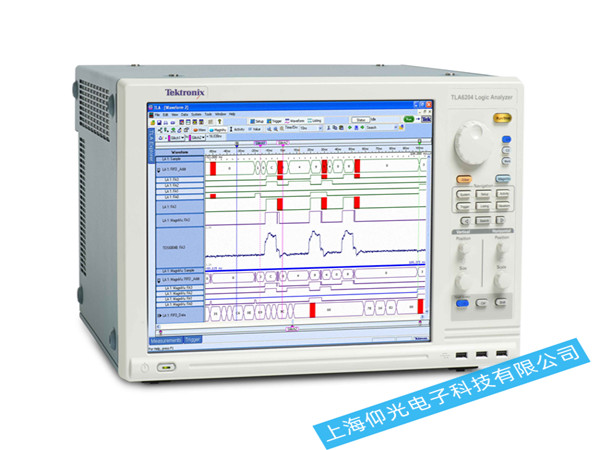

在數字系統調試領域，泰克TLA6204邏輯分析儀憑借其125ps分辨率的MagniVu™采集技術和800MHz時鐘頻率，成為驗證高速總線協議的關鍵工具。然而，當設備出現開機無法進入系統的故障時，如何快速定位問題并完成修復，成為工程師面臨的技術挑戰。本文從硬件故障、軟件異常、存儲介質損壞三個維度，系統解析TLA6204開機故障的維修方法。
一、存儲介質故障：硬盤損壞的修復路徑
TLA6204采用固態硬盤（SSD）作為系統存儲載體，長期讀寫操作可能導致存儲單元老化。當設備啟動時卡在啟動界面或提示"Operating System Not Found"錯誤時，需優先檢查存儲介質狀態。通過拆解設備外殼，使用SATA轉USB適配器連接硬盤至測試主機，運行磁盤檢測工具（如CrystalDiskInfo）可快速確認硬盤健康狀態。若檢測到"Reallocated Sectors Count"或"Uncorrectable Sector Count"等參數超標，需更換同規格SSD，并使用泰克官方鏡像文件重新安裝系統。值得注意的是，TLA6204系統分區采用GPT格式，安裝時需確保BIOS中UEFI模式啟用，避免因引導方式不匹配導致啟動失敗。
二、固件異常：系統文件損壞的邏輯分析儀維修策略
系統固件作為設備運行的核心代碼，可能因突然斷電或非法關機導致關鍵文件損壞。當設備啟動時出現藍屏錯誤代碼（如0x0000007B）或反復重啟時，需通過U盤啟動盤進行固件修復。具體操作包括：1）制作包含泰克官方恢復工具的UEFI啟動U盤；2）在BIOS中將啟動順序調整為U盤優先；3）進入恢復環境后執行"sfc /scannow"命令掃描系統文件完整性；4）使用"dism /online /cleanup-image /restorehealth"命令修復受損的系統鏡像。對于深度損壞的固件，需通過JTAG接口連接編程器，直接刷寫底層BIOS芯片。
三、硬件故障：衰減器損壞的排查方法
在極端使用場景下，TLA6204的輸入衰減器可能因過壓沖擊導致?lián)p壞。當設備啟動時伴隨異常噪音或屏幕閃爍時，需使用示波器檢測衰減器控制信號。通過測量U67（衰減器控制芯片）的VCC_3V3和ENABLE引腳電壓，確認供電是否正常。若電壓異常，需檢查Q12（PMOS管）是否擊穿，該元件常見故障表現為源極與漏極短路。更換損壞元件后，需使用泰克校準儀重新標定衰減器參數，確保輸入阻抗穩定在100kΩ以上，電容值低于10pF。
四、系統級解決方案：預防性維護策略
為降低開機故障發生率，建議每6個月執行一次預防性維護：1）使用壓縮空氣清理設備內部灰塵，重點清理散熱風扇和電源模塊；2）檢查所有排線接口的緊固程度，避免因接觸不良導致信號中斷；3）定期備份系統配置文件至外部存儲，便于快速恢復；4）在BIOS中啟用"Wake on LAN"功能前，確保網絡環境穩定，防止意外喚醒導致的系統沖突。
通過系統化的故障樹分析方法，工程師可快速定位TLA6204開機故障根源，從而解決邏輯分析儀維修難題，從存儲介質檢測到固件修復，從硬件排查到預防性維護，每個環節的技術細節都直接影響維修效率。掌握這些核心方法，不僅能顯著縮短設備停機時間，更能為數字系統調試提供可靠保障。
